监控利器：宇视S200+解码卡轻松实现大屏上墙
时间:2016-09-22 15:40:32 来源:深圳市智慧安防行业协会 作者:宇视
在安防项目中，监控中心配置大屏非常普遍。要实现视频图像上墙，一般的做法是：同时采购平台管理服务器、NVR和独立解码器。宇视S200可通过扩展解码卡灵活实现多种上墙组合，完成平台、NVR、独立解码器三种设备的组合功能，是大型连锁店、社区、商超、园区、楼宇等视频监控项目的首选款型。
宇视S200系列网络硬盘录像机集众多特性于一身，被誉为通用产品中的钢铁侠：硬件接口丰富，支持更高路数接入及超强解码能力；支持H.265编码、4K超高清显示；存储容量大，外接扩展柜后最大支持48盘位；支持GB/T28181、ONVIF协议摄像机接入，兼容性出色；支持RAID阵列、数据容错、数据校验，存储更安全。
当有大屏上墙需求时，S200可通过扩展方式接入两块异源输出的高清解码卡（最高分辨率4K@60）。与其适配的解码卡有两种，分别是宇视4×HDMI（32×1080P@30解码能力）和6×HDMI（48×1080P@30解码能力）。
案例一：
在监控中心配置2×2大屏，要求单窗格16分屏，总共64路1080P@30上墙显示。由于4×HDMI解码卡、6×HDMI解码卡的解码能力分别是32×1080P@30和48×1080@P30，所以需要配置两块4×HDMI的解码卡实现64×1080P@30的上墙需求。
案例二：

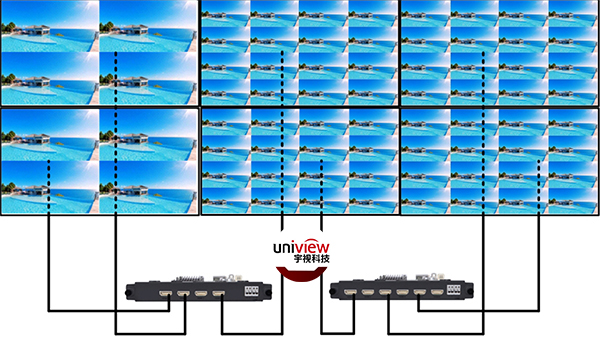

在监控中心配置2×3大屏，要求单窗格4或16分屏，总共72路1080P@30上墙显示。64＜72＜80，因此方案可以通过一块4×HDMI加上一块6×HDMI的解码卡来实现。具体接法是：4×16窗格接6×HDMI解码卡的3、5、6端口和 4×HDMI解码卡的1端口，2×4窗格接4×HDMI解码卡的3、4端口。
除此之外，S200本机也具备解码能力，自带2×HDMI（最高分辨率4K@60）、1×VGA（最高分辨率1080P@60）支持异源输出，可同时解码16路1080P@30。在实际应用中，常将本机的解码能力用于实现本地人机预览。以上，S200通过扩展解码卡可以灵活实现多种上墙组合，一机在手，多显不愁。
宇视S200系列网络硬盘录像机集众多特性于一身，被誉为通用产品中的钢铁侠：硬件接口丰富，支持更高路数接入及超强解码能力；支持H.265编码、4K超高清显示；存储容量大，外接扩展柜后最大支持48盘位；支持GB/T28181、ONVIF协议摄像机接入，兼容性出色；支持RAID阵列、数据容错、数据校验，存储更安全。
当有大屏上墙需求时，S200可通过扩展方式接入两块异源输出的高清解码卡（最高分辨率4K@60）。与其适配的解码卡有两种，分别是宇视4×HDMI（32×1080P@30解码能力）和6×HDMI（48×1080P@30解码能力）。
案例一：
在监控中心配置2×2大屏，要求单窗格16分屏，总共64路1080P@30上墙显示。由于4×HDMI解码卡、6×HDMI解码卡的解码能力分别是32×1080P@30和48×1080@P30，所以需要配置两块4×HDMI的解码卡实现64×1080P@30的上墙需求。
案例二：
在监控中心配置2×3大屏，要求单窗格4或16分屏，总共72路1080P@30上墙显示。64＜72＜80，因此方案可以通过一块4×HDMI加上一块6×HDMI的解码卡来实现。具体接法是：4×16窗格接6×HDMI解码卡的3、5、6端口和 4×HDMI解码卡的1端口，2×4窗格接4×HDMI解码卡的3、4端口。
除此之外，S200本机也具备解码能力，自带2×HDMI（最高分辨率4K@60）、1×VGA（最高分辨率1080P@60）支持异源输出，可同时解码16路1080P@30。在实际应用中，常将本机的解码能力用于实现本地人机预览。以上，S200通过扩展解码卡可以灵活实现多种上墙组合，一机在手，多显不愁。
